توفير الطاقة نظام ذوبان الترانزستور الحراري الكفاءة العالية

نظام صناعة فرن ذوبان التحفيز بالترانزستور المتوسط التردد (الجيل الثالث) مع وحدة IGBT مزدوجة جديدة

                             نظام صناعي لإنقاذ الطاقة من الترانزستورات

تمت الموافقة حاليًا على الأفران الكهربائية ذات التردد المزدوج IGBT من الجيل الجديد باعتبارها أفران التردد المتوسط الأكثر توفيرًا للطاقة.يمكن أن يوفر 5٪ من استهلاك الطاقة أعلى من فرن التايريستور المتصل بالسلسلة لأنه يرفض محفز التيار المتحول داخل فرن التايريستور الكهربائي المعاكس.

تكلفة صيانة منخفضة، لـ (هواروي) وحدة IGBT من الفرن الكهربائي المتوسط الترددضمان موثوقيتها أعلى بكثير من تلك من الأفران IGBT الأنبوب الواحد المتوسطة التردد السابقةحتى لو حدث انقطاع قصير ، والإشعال ، أو اختراق الصلب أو كابل المياه كسر بسبب الحرق يحدث إلى الفرن ، IGBT لا يمكن أن تتلف بعد الآن ،حل مشكلة أن جميع وحدات IGBT من نوع ترانزستور واحد القديم كانت تتلف إذا كان جزء واحد يتلف، لذلك هذا يقلل كثيرا من تكاليف الصيانة.

لديها العديد من المزايا مثل المتانة القوية، وانخفاض ضوضاء التشغيل، وارتفاع القدرة على الحمل الزائد، لا توجد متطلبات خاصة لبيئة العمل، والتشغيل البسيط وتكلفة الصيانة المنخفضة.

الخصائص التقنية

1.IGBT هو مجمع من ترانزستور الطاقة (GTR) وترانزستور تأثير الطاقة (MOSFET) ، وهو يجمع بين مزايا GTR و SFT ، لذلك لديه أداء ممتاز.

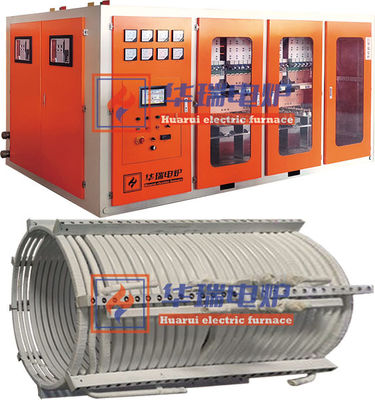

2.IGBT وحدة إمدادات الطاقة المتوسطة التردد تعتمد نوعا من الدائرة التي يربط مكثف المحفز في شكل متصل بالسلسلة، بسبب عاكس التردد ووضع تنظيم الطاقة،الجسر المباشر في حالة غير قابلة للسيطرة مع عامل الطاقة أكثر من 0.97 والهارمونيات منخفضة أثناء التشغيل

3بالمقارنة مع التايريستور، ترانزستور IGBT لا يمكن أن تتحكم فقط التوصيل، ولكن أيضا يمكن أن تتحكم في عملها إيقاف التشغيل على الإرادة، ومع ذلك،يجب إيقاف تشغيل التايريستور بشكل سلبي وتتطلب وقتاً لإنهاء هذا الإجراء، وهذا يجعل عامل طاقة المحول من نوع ترانزستور IGBT أعلى بكثير (≥ 97٪) وجهد الفرن أعلى بكثير أيضًا تحت نفس الجهد المدخل ((380V) ، وجهد محول IGBT حوالي 2800V ،ومع ذلك فإن فولت عاكس التايريستور التقليدي هو 750 فولت فقط و 800 فولت كحد أقصى، لذلك فولتاج العاكس أعلى أربع مرات من نوع thyristor، إلى جانب ذلك، فقدان خطوط الأسلاك منخفضة و 15% من الطاقة يمكن توفيرها.

4بالمقارنة مع التايريستور التقليدي ، إنتاج الطاقة الثابتة هي ميزة مهمة أخرى لـ IGBTيتم الحفاظ على الطاقة الإخراجية التقريبية الثابتة طوال عملية الصهر بأكملها دون أن يتأثر بكمية المواد الخام داخل الفرن أو سمك جدار غطاء الفرن. بالنسبة لنظام إمدادات الطاقة التقليدي للثائرستور المتوسط التردد ، تتأثر عملية التسخين بتغير حجم الاستقبال المغناطيسي. في البداية ، تكون قوة الذوبان منخفضة جدًا بحيث لا تكون سرعة الذوبان سريعة.تختلف قوة إمدادات الطاقة التايريستور وفقا لوقت الذوبان وحجم الحث المغناطيسي، الطاقة تزداد تدريجيا من قيمة منخفضة إلى قيمة عالية، مما يقلل من استخدام الطاقة من المحول وزيادة تكاليف الإنتاج. من هذا المنظور، يمكن أن نوع IGBT توفير الطاقة بنسبة 3٪ إلى 5٪ أو نحو ذلك.

البيانات التقنية:

إمدادات الطاقة من فرن الذوبان بالاندحاث ، التشغيل المتوسط للكهرباء المتعددة الترددات ، وحدة إمدادات الطاقة واحدة تدفع فرنين

ميزة إضافية:

الجيل الجديد IGBT تقنية فرن التردد المتوسط هو نوع من تكنولوجيا التحكم التي كانت شركتنا مكرسة للبحث والتطوير منذ عام 2017،انها على المستوى الرائد الدوليتم تطوير هذه التكنولوجيا على أساس وحدة IGBT من الجيل الخامس من شركة Infineon ولديها أهمية عصرية.
