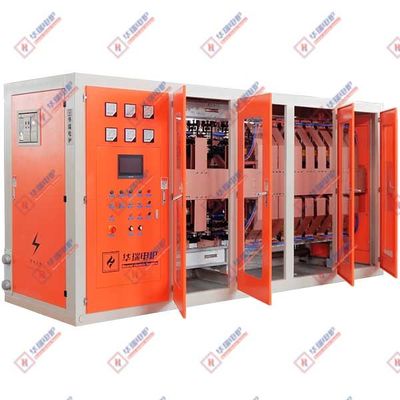

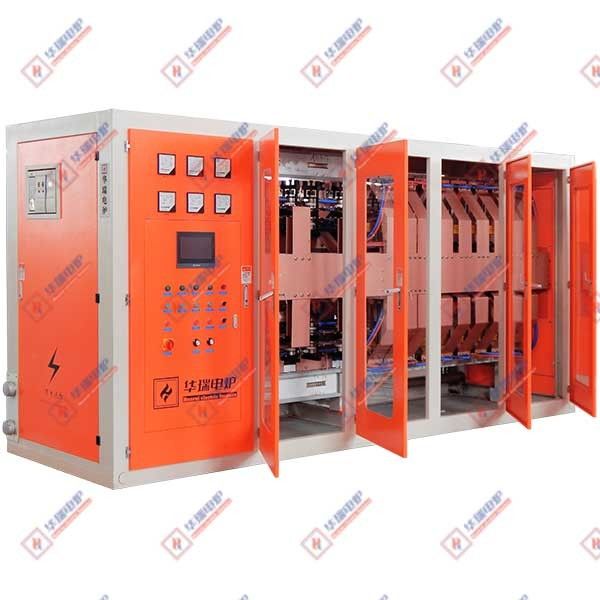

خزانة طاقة متوسطة التردد من نوع موحد السيليكون المتصل على التوالي

الأسباب الرئيسية التي تجعل خزائن إمداد الطاقة متوسطة التردد من النوع التسلسلي أكثر كفاءة في استخدام الطاقة وتوفيرًا للطاقة من خزائن إمداد الطاقة متوسطة التردد من النوع المتوازي هي كما يلي:

1. معامل القدرة المرتفع

تعتمد خزانة إمداد الطاقة متوسطة التردد من النوع التسلسلي دائرة إخراج مقوم كاملة. يكون الثايرستور في جزء المقوم قيد التشغيل بالكامل. بشكل عام، أثناء التشغيل، يمكن دائمًا الحفاظ على معامل القدرة فوق 0.92-0.94، وحتى الوصول إلى 0.95 أو أعلى. هذا يعني أنه يمكنه الاستفادة من الطاقة الكهربائية بشكل أكثر فعالية وتقليل فقدان القدرة التفاعلية.

يعتمد تنظيم الطاقة لخزانة إمداد الطاقة متوسطة التردد من النوع المتوازي على تغيير جهد المقوم لجسر التحكم الكامل ثلاثي الطور. عندما تكون نبضة التحكم α لجسر المقوم ≤0°، سينخفض معامل القدرة وفقًا لذلك، حتى يصل إلى 0.3. سيؤدي معامل القدرة المنخفض إلى تدفق كمية كبيرة من التيار التفاعلي في الدائرة، مما يزيد من فقدان الخط والعبء على مصدر الطاقة، وإهدار الطاقة الكهربائية.

2. طريقة تنظيم الطاقة المعقولة:

تنظم خزانة إمداد الطاقة متوسطة التردد من النوع التسلسلي الطاقة عن طريق ضبط تردد العاكس. طوال عملية الصهر بأكملها، يمكنها الحفاظ على خرج طاقة ثابت بغض النظر عن كمية الشحنة في الفرن. يتيح هذا للجهاز العمل بكفاءة عالية في ظل ظروف عمل مختلفة، وتجنب إهدار الطاقة الناتج عن تقلبات الطاقة. خاصة عند صهر المواد غير المغناطيسية مثل الفولاذ المقاوم للصدأ والنحاس والسيليكون الصناعي والألومنيوم، تكون تفوقها أكثر وضوحًا. سرعة الذوبان سريعة، وفقدان عناصر شحنة الفرن أقل، وتأثير توفير الطاقة أفضل.

تنظم خزانة إمداد الطاقة متوسطة التردد من النوع المتوازي طاقة الإخراج عن طريق ضبط جهد التيار المستمر. ستتسبب طريقة تنظيم الطاقة هذه في تغييرات في زاوية التوصيل للتقويم في ظل ظروف تحميل مختلفة، خاصة عند خرج الطاقة المنخفض، مما يؤدي إلى انخفاض في معامل القدرة وبالتالي انخفاض في الكفاءة الإجمالية للمعدات وزيادة استهلاك الطاقة.

3. تيار دائرة الحمل الصغير

الرنين التسلسلي هو عاكس من النوع الجهد. جهد الحمل الخاص به هو Q أضعاف جهد الإخراج (Q هو عامل الجودة). أثناء التشغيل، تكون قيمة الجهد لدائرة الرنين عالية نسبيًا، بينما تكون قيمة التيار صغيرة نسبيًا. وفقًا لقانون جول Q=I ² Rt، كلما كان التيار أصغر، قل فقدان الحرارة في دائرة الحمل

العواكس المتوازية هي عواكس من النوع الحالي. التيار الرنيني هو Q أضعاف التيار العامل. التيار العامل للمحث كبير، والتيار الكبير يولد الكثير من الحرارة. يتم حمل هذه الحرارة بعيدًا بواسطة ماء التبريد، مما يؤدي إلى استهلاك الطاقة.

4. الحد الأدنى من التأثير على شبكة الطاقة

يعتمد جزء التقويم لخزانة إمداد الطاقة متوسطة التردد من النوع التسلسلي طريقة تقويم شبه قابلة للتحكم. يعمل جهد التيار المستمر دائمًا في حالة دون تعديل زاوية التوصيل، والتي لا تولد توافقيات عالية الترتيب، ولا تشكل خطرًا توافقيًا على شبكة الطاقة، ولا تتداخل مع تشغيل المعدات الإلكترونية الأخرى في المصنع، مما يضمن استقرار شبكة الطاقة والتشغيل العادي للمعدات الأخرى. بشكل عام، فقد قلل من إهدار الطاقة الناتج عن تقلبات الشبكة وتعطل المعدات.

تعتمد خزانة إمداد الطاقة متوسطة التردد من النوع المتوازي تقنية التقويم ثلاثي الطور التي يتم التحكم فيها بالكامل. عندما تكون المعدات قيد التشغيل، فإنها ستتسبب في تلوث توافقي لشبكة الطاقة، خاصة أن التوافقيات الخامسة والسابعة قد تتجاوز المعيار الوطني بمقدار 6 إلى 7 مرات. هذا لا يؤثر فقط على التشغيل العادي للمعدات الأخرى في شبكة الطاقة ولكنه قد يؤدي أيضًا إلى انخفاض في معامل القدرة لشبكة الطاقة، مما يزيد من فقدان الطاقة الكهربائية.

بالإضافة إلى ذلك، تتمتع خزانة إمداد الطاقة متوسطة التردد من النوع التسلسلي أيضًا ببعض المزايا الأخرى، مثل عدم الحاجة إلى مفاعلات تصفية ذات سعة كبيرة، ويتم تشغيل كل فرن صهر حثي بشكل مستقل بواسطة مجموعة من العواكس، وليست هناك حاجة لتثبيت مفاتيح تبديل الفرن عالية التيار للتبديل، وما إلى ذلك. كل هذا يقلل أيضًا من استهلاك الطاقة إلى حد ما.
